Glasschirm klar
Licht: nach unten gerichtet, rundum weich gestreut
Glasschirm blau
Licht: nach unten gerichtet, rundum weich gestreut
Glasschirm braun
Licht: nach unten gerichtet, rundum weich gestreut
Pendelleuchte
DRAFTSuspension
DRAFT Suspension verbindet die archetypische Form der Kugelleuchte mit zeitgenössischer Lichttechnik und flexiblen Abhängungen. Die transparente Glaskugel, der konische Innenreflektor und die ausgewogene Lichtverteilung verleihen der Leuchte ihre charakteristische Präsenz im Raum.
- LEUCHTENFAMILIE
- DRAFT
- LEUCHTENTYPEN
- DESIGN
- da Costa & Wolf

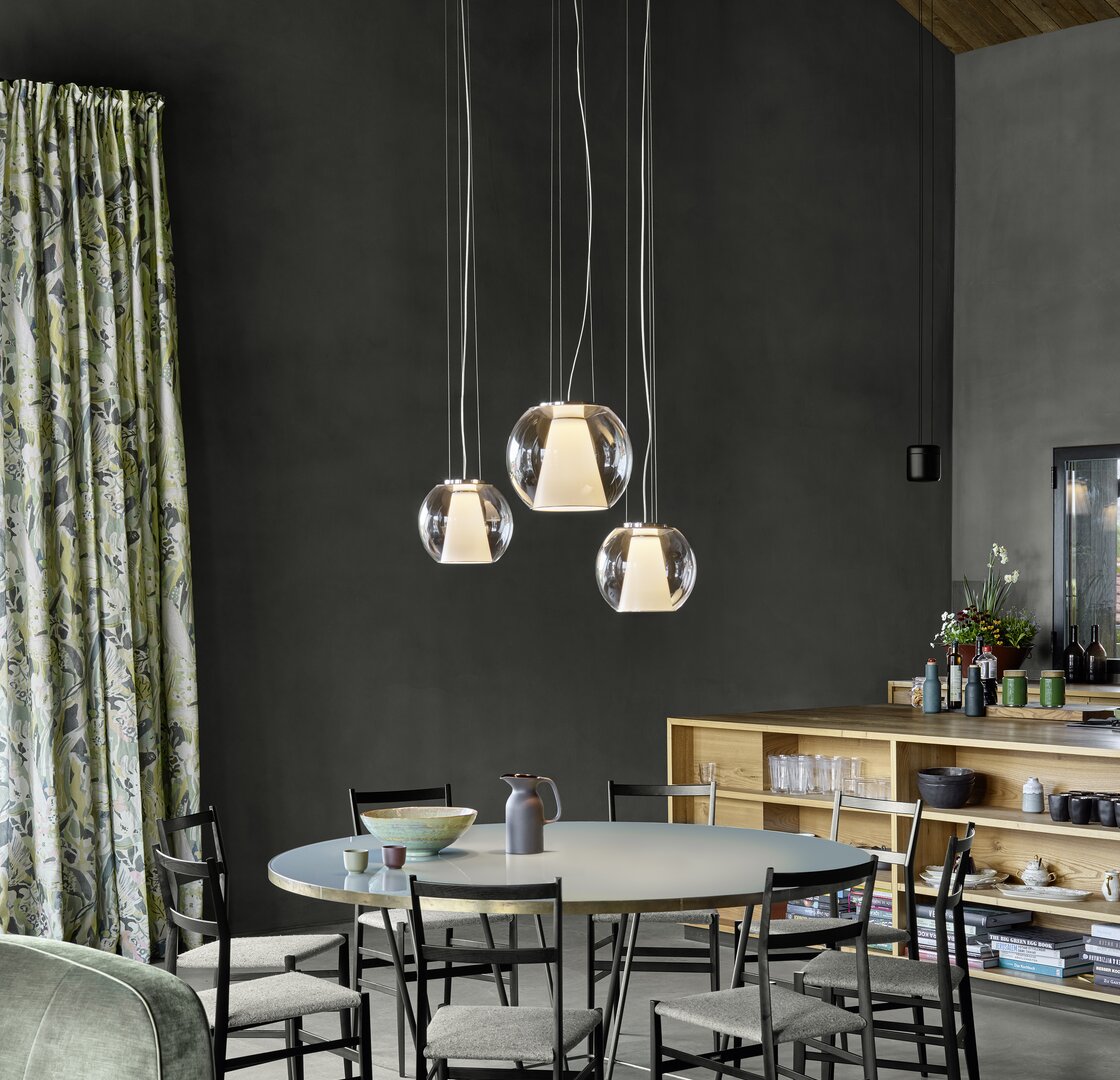

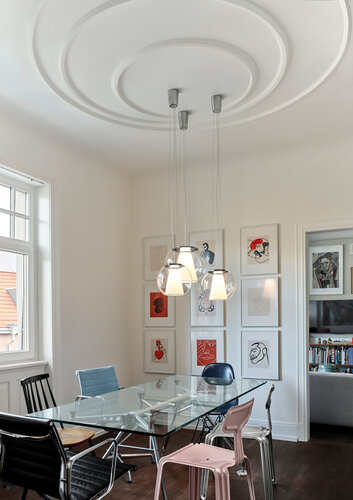

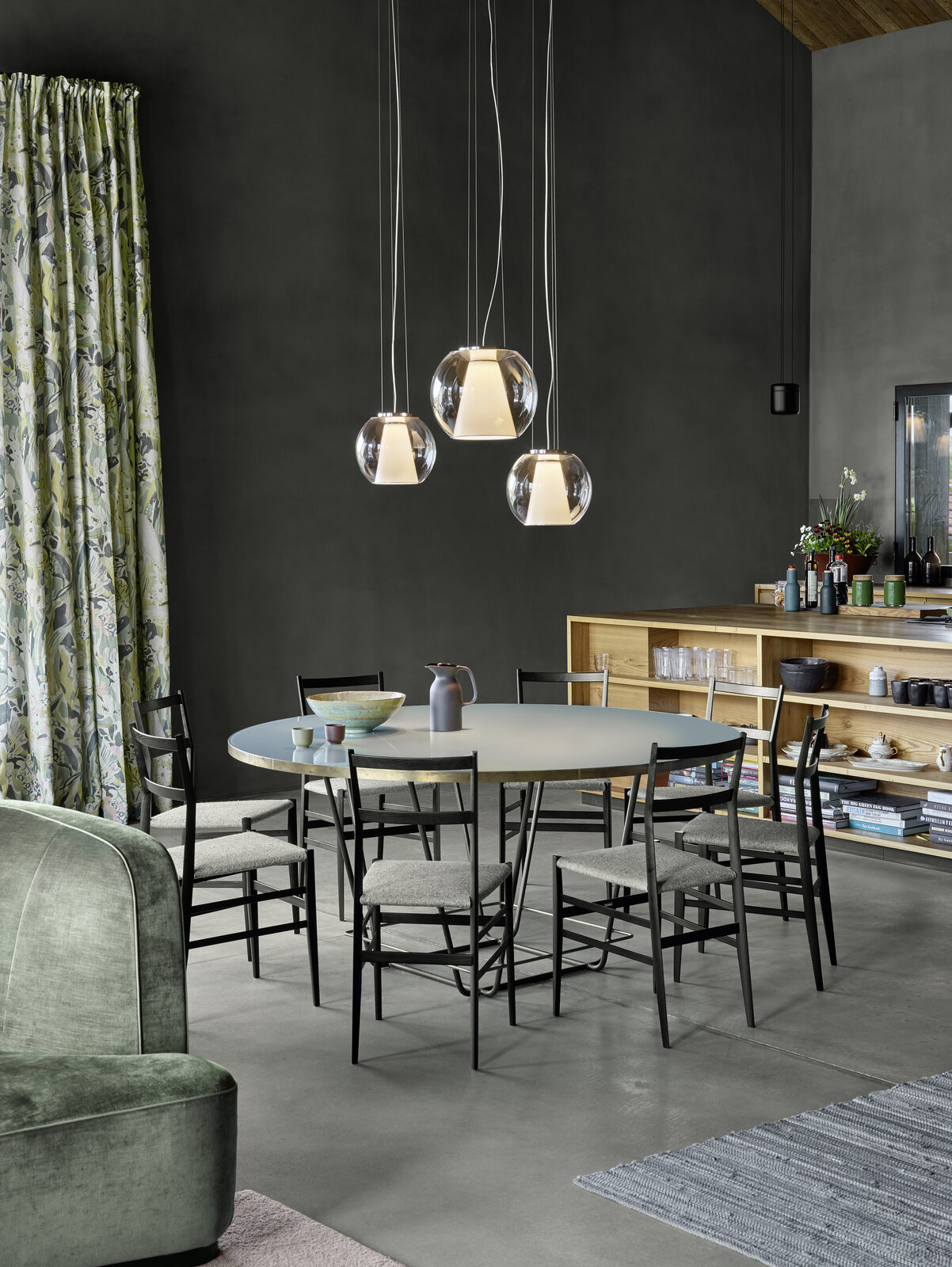

Eine gestaffelt aufgehängte Gruppe der DRAFT Suspension wird zum attraktiven Leuchten-Cluster im Wohnraum, über dem Esstisch, in Treppenaugen oder Foyers.
Räumliche Präsenz
Durch ihre angeschnittene udn geöffnete Kugelform wirkt DRAFT Suspension zugleich reduziert und eigenständig. Die Leuchte eignet sich als Einzelobjekt ebenso wie für größere Gruppeninstallationen.

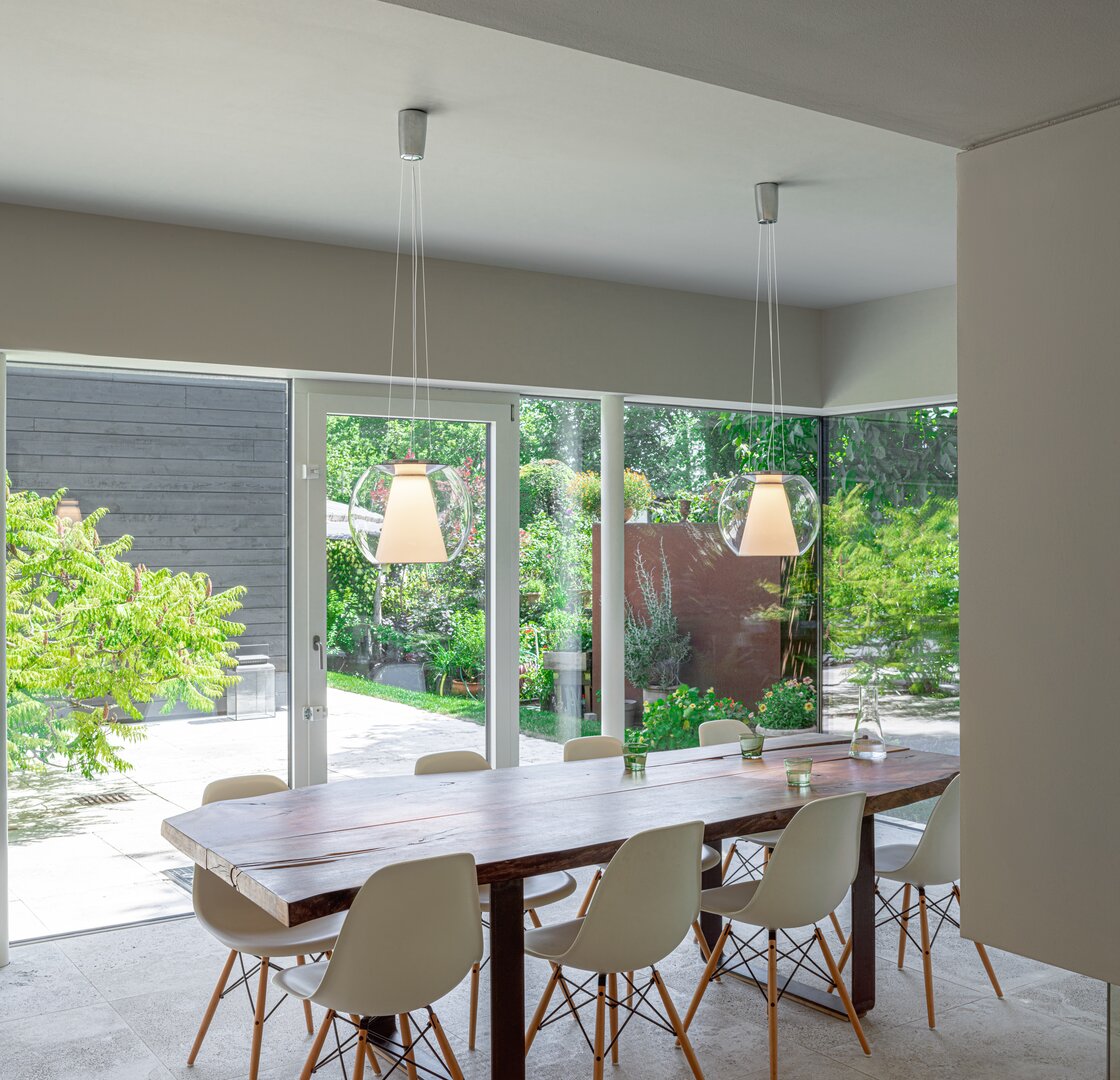

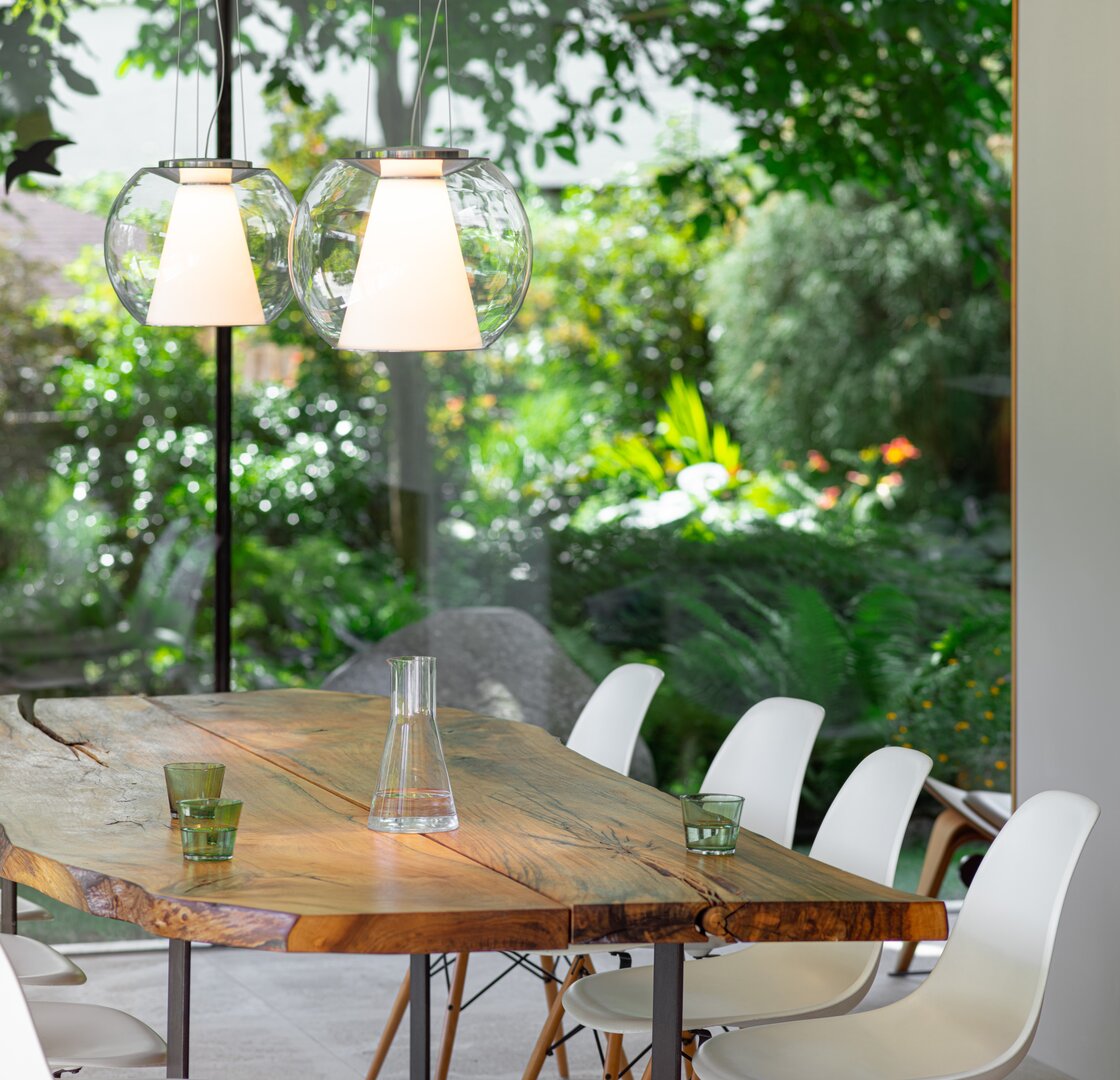

Über Tischen, in Lounges und Foyers

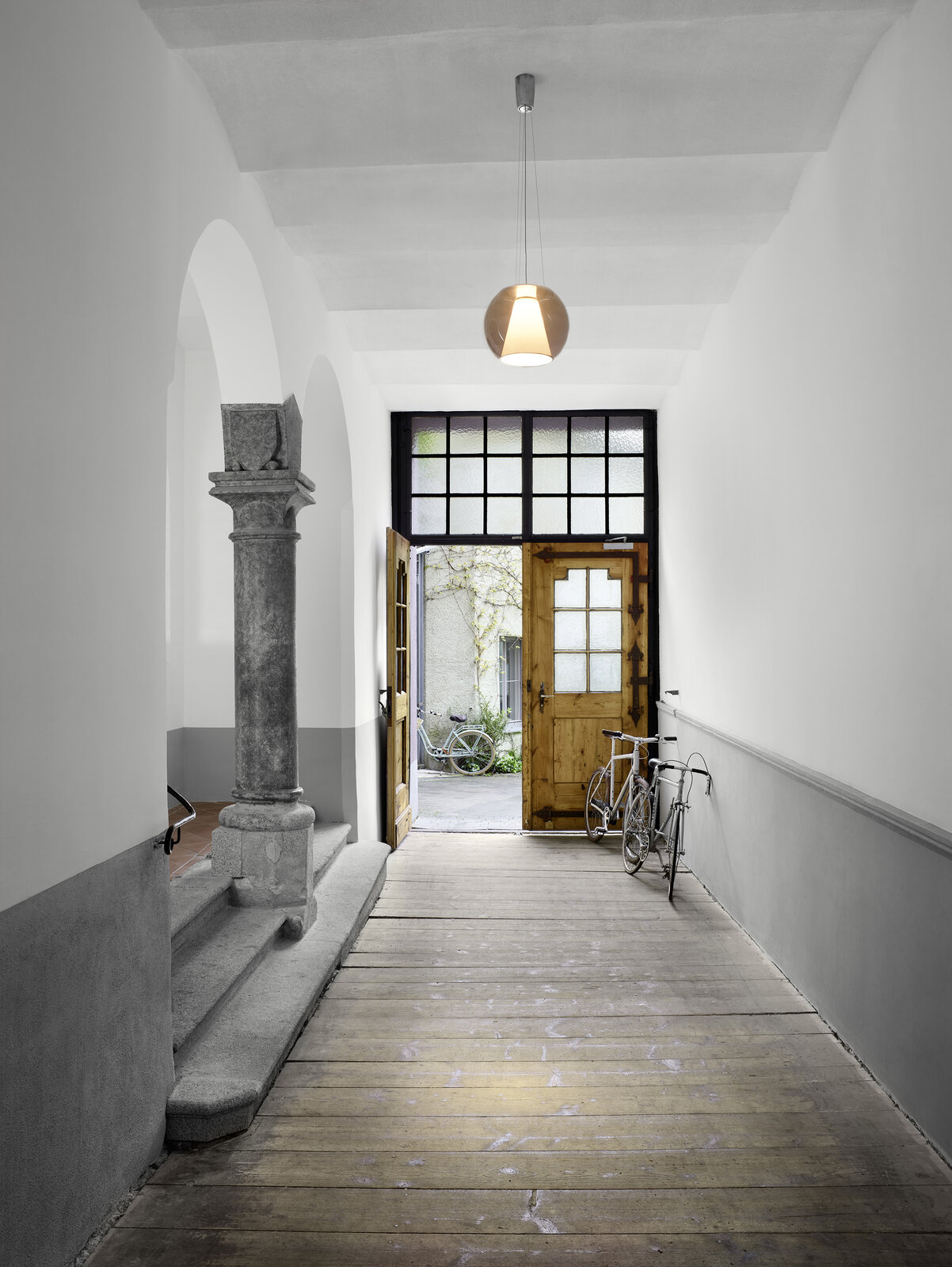

Besonders über Tischen, in Lounge-Bereichen sowie in offenen Treppen- und Eingangsbereichen entfaltet DRAFT Suspension ihre räumliche Wirkung.
Mundgeblasenes Glas in drei Farben

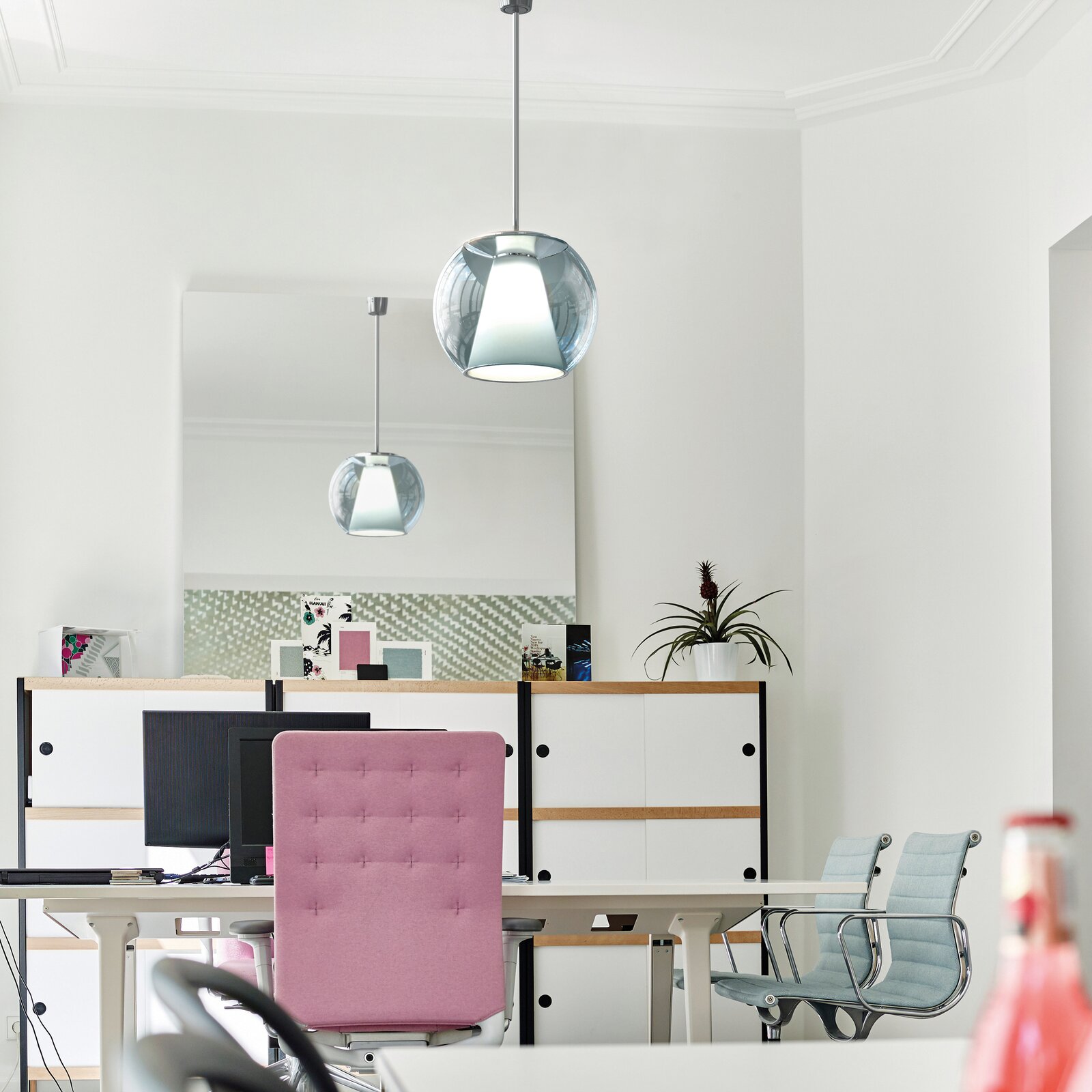

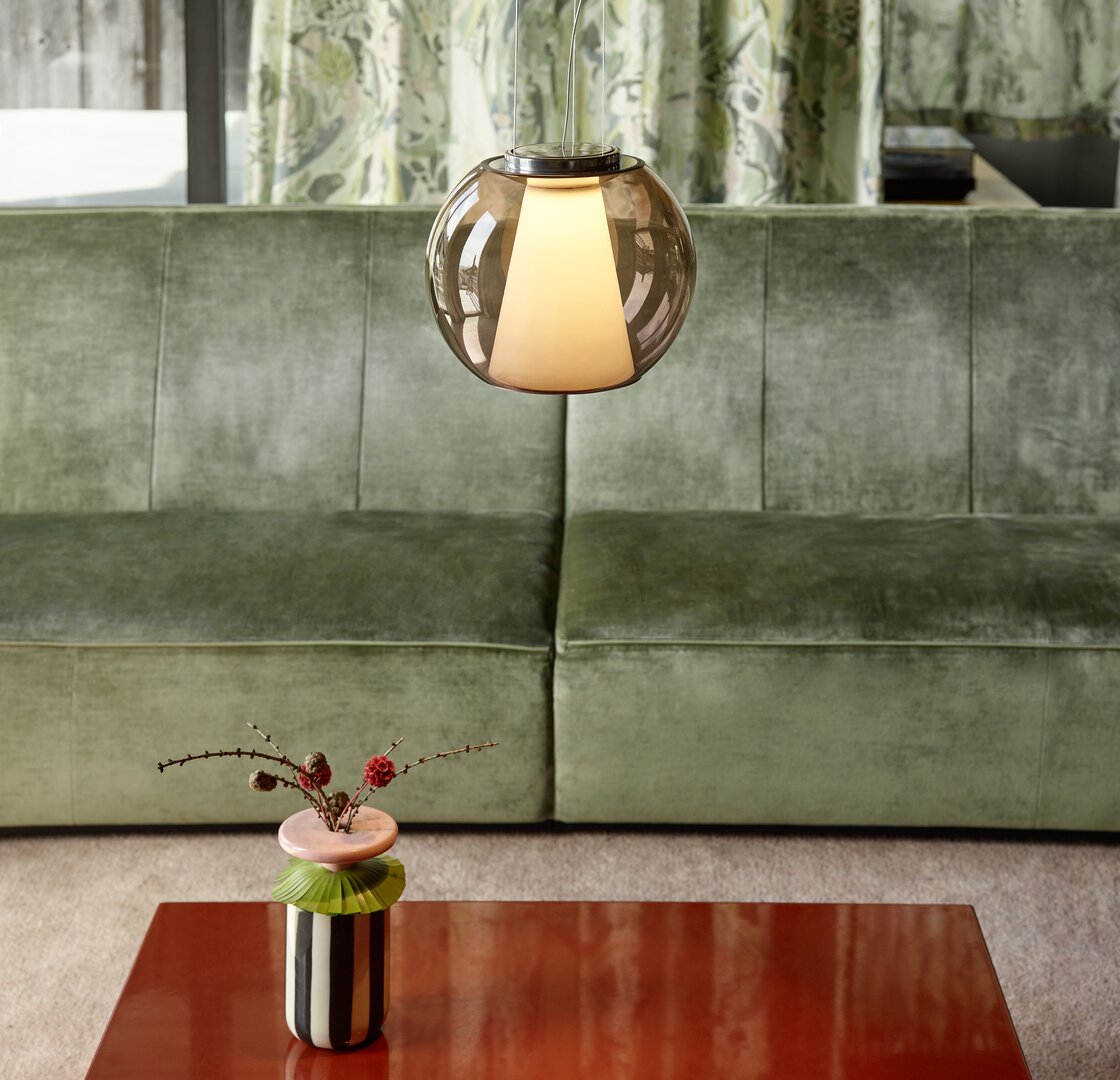

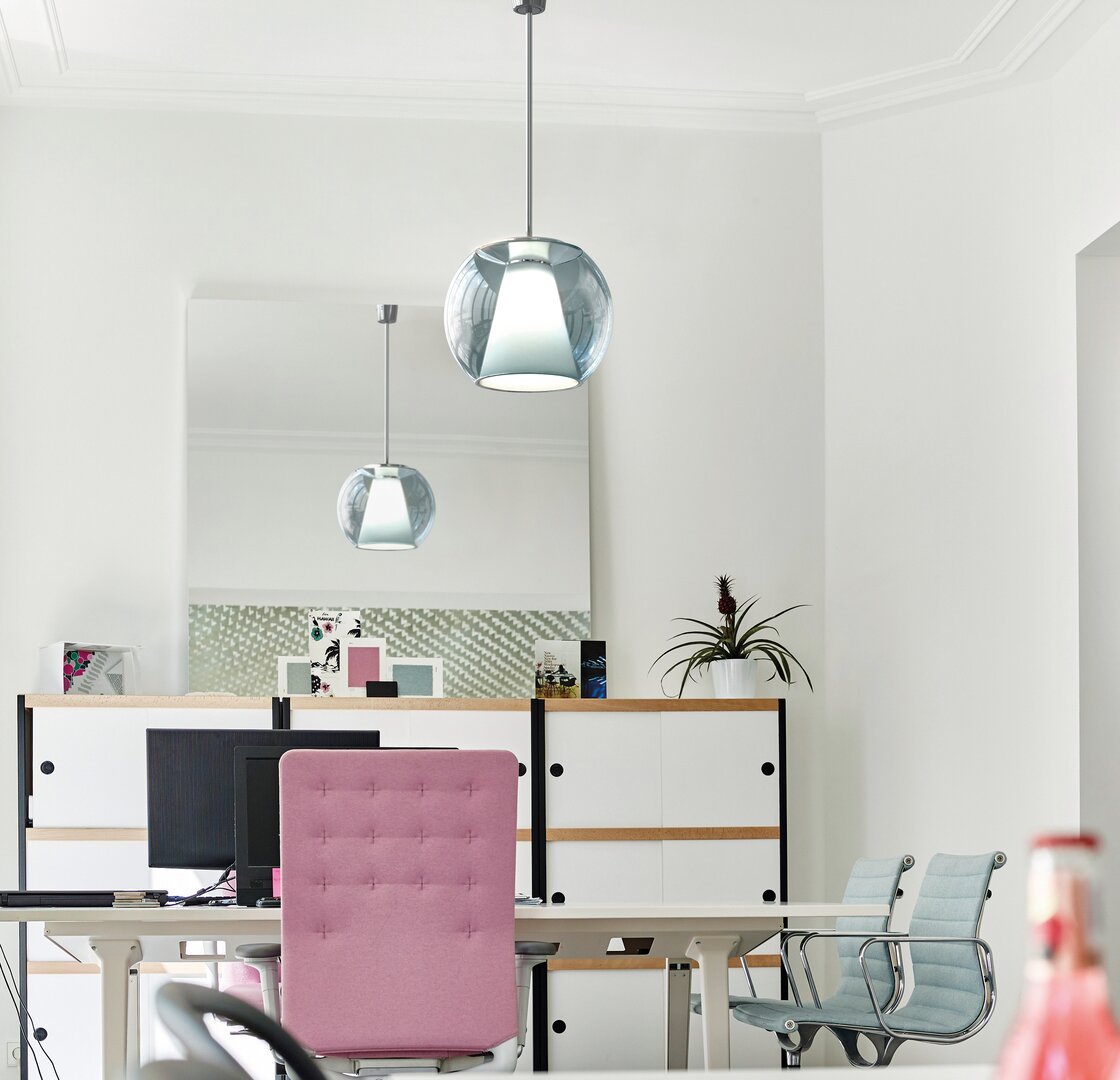

Die transparente Glaskugel von DRAFT Suspension ist in klar, transparent blau und transparent braun erhältlich. Unterschiedliche Größen mit Durchmessern von 21 cm (XS), 24cm (S) und 36cm (M) ermöglichen zusätzliche Variationen innerhalb einer Installation.
Wahlweise als Rope oder Tube
DRAFT Suspension ist mit werkzeugfrei ausrichtbarer Stahlseilabhängung (Rope) oder mit klassischer Rohrabhängung (Tube) erhältlich.
Lichtwirkung
Präzise Lichtverteilung ohne Blendung
Das tief im Reflektor der DRAFT Suspension positionierte LED-Leuchtmittel erzeugt weich gestreutes, blendfreies Raumlicht und gerichtetes Licht nach unten. Die Diffusorscheibe schließt die Leuchte nach unten und sorgt zusätzlich für homogene Lichtflächen und hohen Sehkomfort.

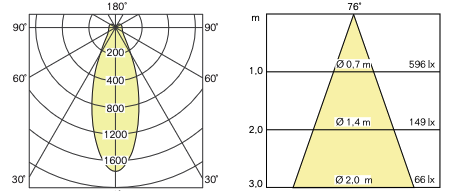

DRAFT Suspension M
2700 K
UGR ≤ 15,5
Ra > 97 R9>80
1810 lm Lichtstrom
Dim2Warm für wohnliche Lichtstimmungen
DRAFT Suspension ist mit verschiedenen Lichtfarben sowie optional mit Dim2Warm-Funktion erhältlich und unterstützt dadurch unterschiedliche Lichtstimmungen.

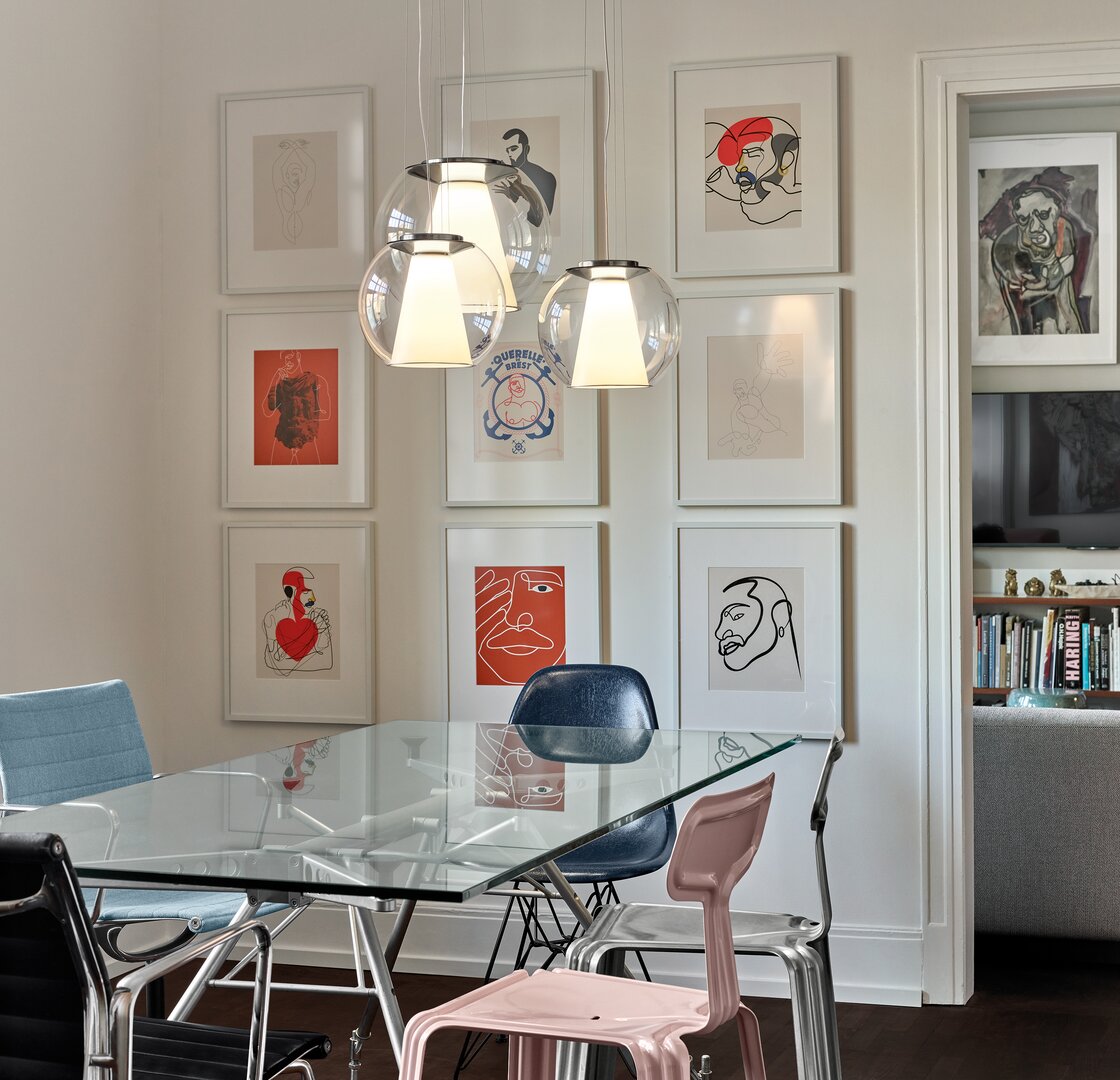

1, 2 oder viele

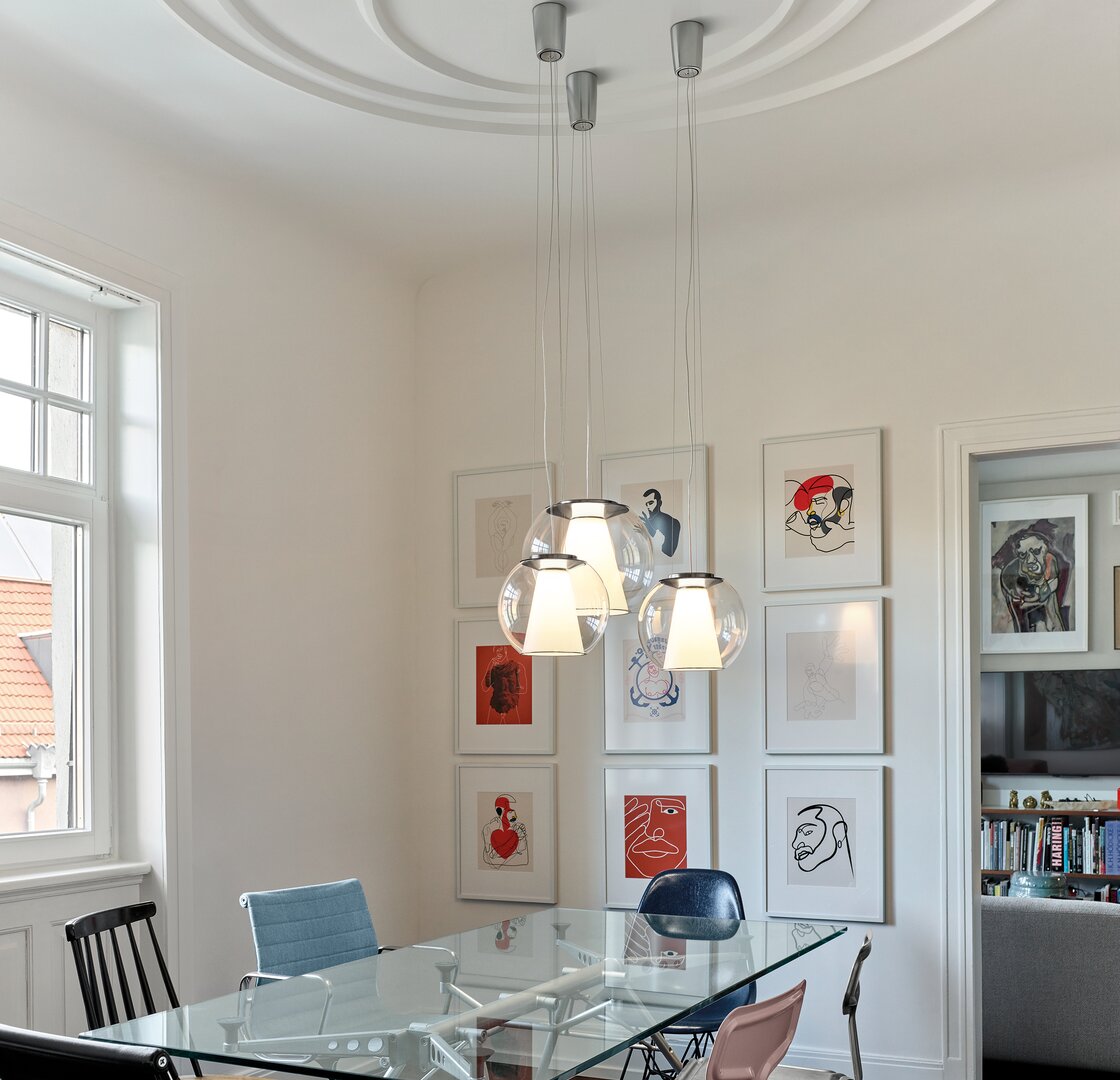

Versetzt angeordnete Gruppen von DRAFT Suspension-Leuchten erzeugen prägnante Lichtbilder und eignen sich besonders für Lounges, große Räume und offen ineinander übergehende Raumbereiche.
Ohne Affenschaukel

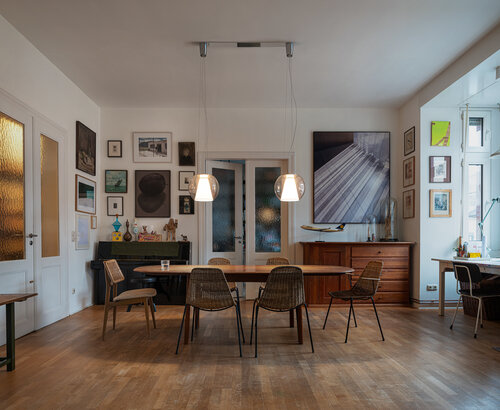

Für Mehrfachinstallationen mit zwei oder drei DRAFT Suspension Leuchten der Größe S oder M ermöglicht ein Baldachinprofil die komfortable Montage von bis zu 3 Leuchten an einem Strom-Deckenauslass.
Flexible Abhängungen für unterschiedliche räumliche Charaktere
Für die Pendelleuchte stehen zwei Abhängungsvarianten zur Verfügung:
Rope – die Stahlseilabhängung lässt sich werkzeuglos verstellen, erlaubt tiefere Abhängungen und ermöglicht eine präzise Ausrichtung der Leuchte im Raum.
Tube – die starre Rohrabhängung sorgt für eine klare architektonische Anmutung und kann vor Ort problemlos auf die gewünschte Länge gekürzt werden.
Beide Varianten ermöglichen eine saubere Integration bei unterschiedlichsten Raumhöhen und Planungssituationen.

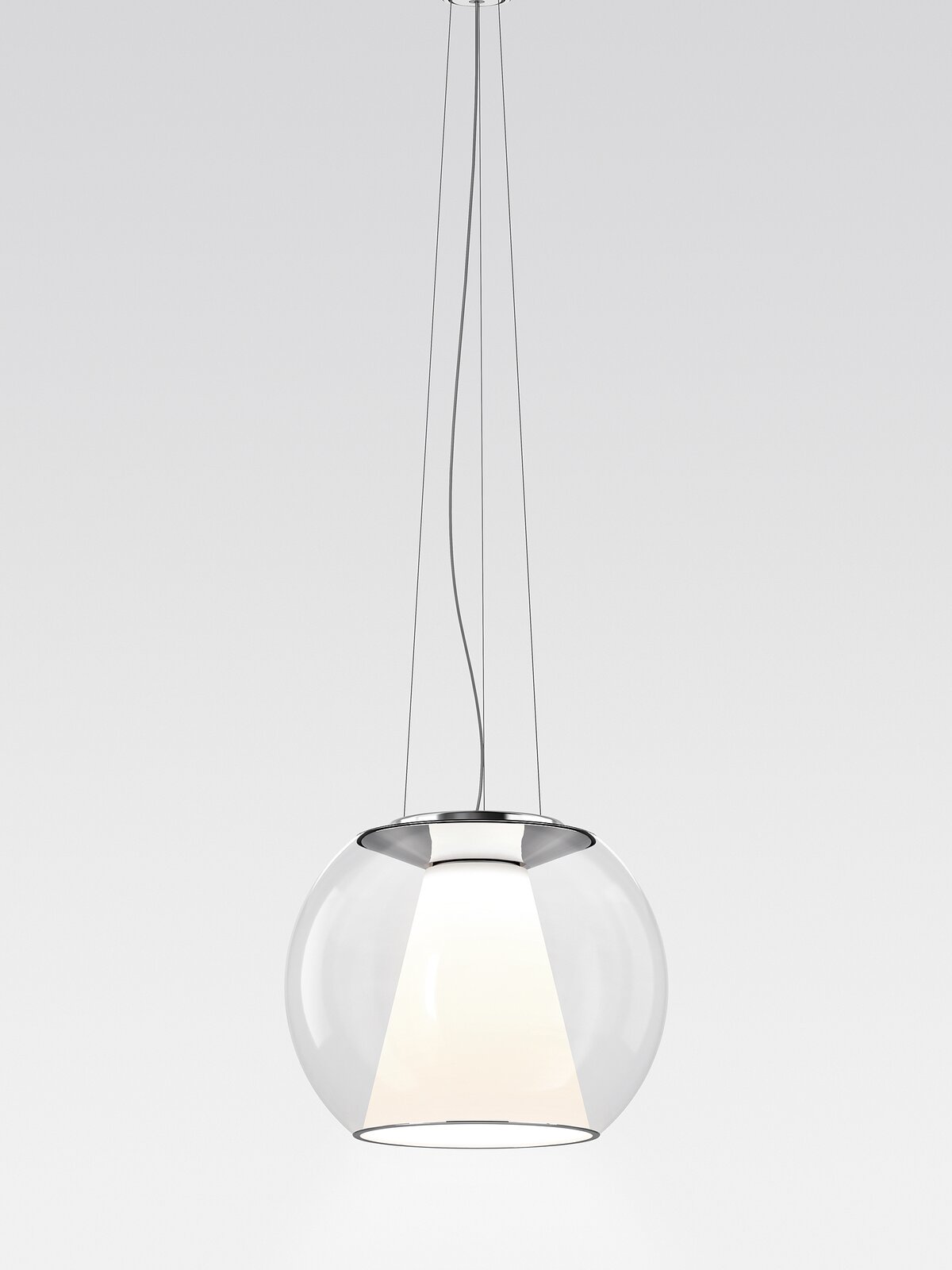

DRAFT Suspension Rope mit Stahlseilabhängung lässt sich in jeder gewünschten Länge von 150 bis 195 cm abpendeln.
Mit einem durchgehenden Stahseil kann sie werkzeugfrei nivelliert werden.
DRAFT Suspension Tube mit Stahlrohr wird in 110 cm Abpendellänge geliefert.
Das Rohr kann einfach selbst gekürzt werden.
Wartungsfreundliche Details:
Die LED-Einheit ist wechselbar und unterstützt eine langfristige Nutzung. Der staubdicht ausgeführte Glaskörper kann bei Bedarf in der Spülmaschine gereinigt werden. Dank Bajonetteinhängung lässt sich der Schirm werkzeuglos montieren oder abnehmen.
Ganz einfach, versprochen:
Die Stahlseilabhängung von DRAFT Suspension Rope lässt sich ganz ohne Gefummel werkzeugfrei ausrichten.
Die richtige Variante kombinieren:
DRAFT Suspension ist ein modularer Artikel bestehend aus:
LIGHT ENGINE Suspension
∙ LED Pendellleuchte
∙ Betriebsgerät integriert
∙ dimmbar über Phasendimmung TRIAC, DALI oder CASAMBI
∙ kompatibel mit Schirmen der Leuchtenfamilien CURLING, DON und DRUM
und einer DRAFT
∙ Glasschirm in klar, blau oder braun
∙ 2 Größen S und M
∙ komfortable Schnellmontage des Glasschirms durch Bajonettverschluss
∙ geschlossenes Gehäuse (IP40)
Suspension Rope S
Suspension Rope M
Suspension Tube S
Suspension Tube M
Größen
- S / M
Ausführungen
- klar
- Aluminium poliert
- braun
- blau
Leuchteneinheit
-
Aluminium poliert
Schirm
-
mundgeblasenes, brilliantes Klarglas
-
mundgeblasenes, brilliantes Klarglas blau
-
mundgeblasenes, brilliantes Klarglas braun
Reflektor
-
bruchsicheres, widerstandsfähiges Kunstglas (Acryl) opal
Lichtfarbe
- 2700 K
- 3000 K
- DIM2WARM 1800-3000 K
- 4000 K
Farbwidergabeindex CRI
- Ra >97
Spannung
- 230 V
Regelung
- Phasendimmung (TRIAC)
- CASAMBI
- DALI
Leistung
- 11 W, 27 W
Schutzart
- IP20
Schutzklasse
- I
Durchverdrahtung - Verdrahtungsraum und Elektroklemmen für Reihenschaltungen vorbereitet
Einsatzmöglichkeit in Notbeleuchtungsanlagen - optional
Integration eines Akku - für Notbeleuchtungsanlagen optional
Pendelrohr kürzbar - einfache Montage und Höheneinstellung durch Standardwerkzeuge
modularer Artikel - Systematik aus mehreren Funktionseinheiten (Lichteinheit und Leuchtenschirm), die flexibel zur Gesamtleuchte konfiguriert werden
Überlängen - für besonders hohe Räume verfügbar
Energieeffizienzklasse E, F, G
Ökodesign und Energiekennzeichnung
-
Lichtquelle durch Fachleute austauschbar
-
Betriebsgerät durch Fachleute austauschbar
Datenblätter
Montageanleitungen
DRAFT Suspension Varianten
| Modell | Steuerung | Anschlusswert | CCT | Art-Nr | |
|---|---|---|---|---|---|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
TRIAC |
11 W |
2700 K |
DR015728 LE015704 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
CASAMBI |
11 W |
2700 K |
DR015728 LE015704C |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
TRIAC |
11 W |
3000 K |
DR015728 LE015705 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
TRIAC |
11 W |
DIM2WARM 1800-3000 K |
DR015728 LE015706 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
TRIAC |
11 W |
2700 K |
DR015728 LE015707 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
TRIAC |
11 W |
3000 K |
DR015728 LE015708 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
TRIAC |
11 W |
DIM2WARM 1800-3000 K |
DR015728 LE015709 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
DALI |
11 W |
2700 K |
DR015728 LE015735 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
DALI |
11 W |
3000 K |
DR015728 LE015736 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
CASAMBI |
11 W |
3000 K |
DR015728 LE015736C |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
DALI |
11 W |
DIM2WARM 1800-3000 K |
DR015728 LE015737 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
CASAMBI |
11 W |
DIM2WARM 1800-3000 K |
DR015728 LE015737C |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
TRIAC |
11 W |
4000 K |
DR015728 LE015738 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
CASAMBI |
11 W |
4000 K |
DR015728 LE015738C |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
DALI |
11 W |
4000 K |
DR015728 LE015739 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
DALI |
11 W |
2700 K |
DR015728 LE015740 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
CASAMBI |
11 W |
2700 K |
DR015728 LE015740C |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
DALI |
11 W |
3000 K |
DR015728 LE015741 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
CASAMBI |
11 W |
3000 K |
DR015728 LE015741C |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
DALI |
11 W |
DIM2WARM 1800-3000 K |
DR015728 LE015742 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
CASAMBI |
11 W |
DIM2WARM 1800-3000 K |
DR015728 LE015742C |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
TRIAC |
11 W |
4000 K |
DR015728 LE015743 |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
CASAMBI |
11 W |
4000 K |
DR015728 LE015743C |
|
|
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Suspension Tube Spoliert |
DALI |
11 W |
4000 K |
DR015728 LE015744 |
|
DRAFT Ceiling/Suspension SGlas braun mit Reflektor LIGHT ENGINE Suspension Rope Spoliert |
TRIAC |
11 W |
2700 K |
DR015729 LE015704 |
