Deckenleuchte

DRAFTCeiling

DRAFT Ceiling überträgt die charakteristische Form der DRAFT Familie in eine deckennahe Ausführung. Die Kombination aus transparenter Glaskugel und lichtdurchlässigem Innenreflektor erzeugt eine ausgewogene Lichtwirkung mit weichem Raumlicht und gerichteter Beleuchtung nach unten.

LEUCHTENFAMILIE: DRAFT
LEUCHTENTYPEN: Ceiling
Suspension
DESIGN: da Costa & Wolf

Glasschirm klar

Licht: nach unten gerichtet, rundum weich gestreut

Glasschirm blau

Licht: nach unten gerichtet, rundum weich gestreut

Glasschirm braun

Licht: nach unten gerichtet, rundum weich gestreut

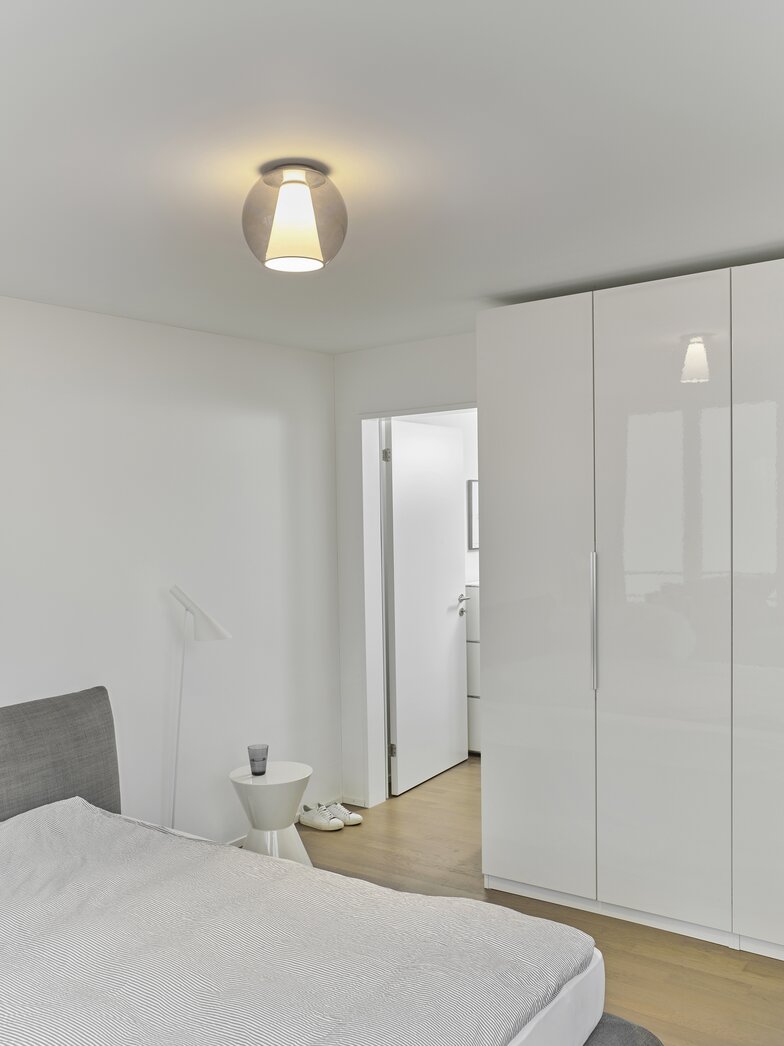

Die deckennahe Konstruktion verleiht DRAFT Ceiling eine ruhige Präsenz im Raum. Gleichzeitig bleibt die Leuchte klar als Gestaltungselement wahrnehmbar.

Deckenleuchte mit präziser Lichtwirkung

Die deckennahe Konstruktion verleiht DRAFT Ceiling eine ruhige Präsenz im Raum. Gleichzeitig bleibt die Leuchte durch ihre transparente Glaskugel und die präzise Lichtführung klar als Gestaltungselement wahrnehmbar.

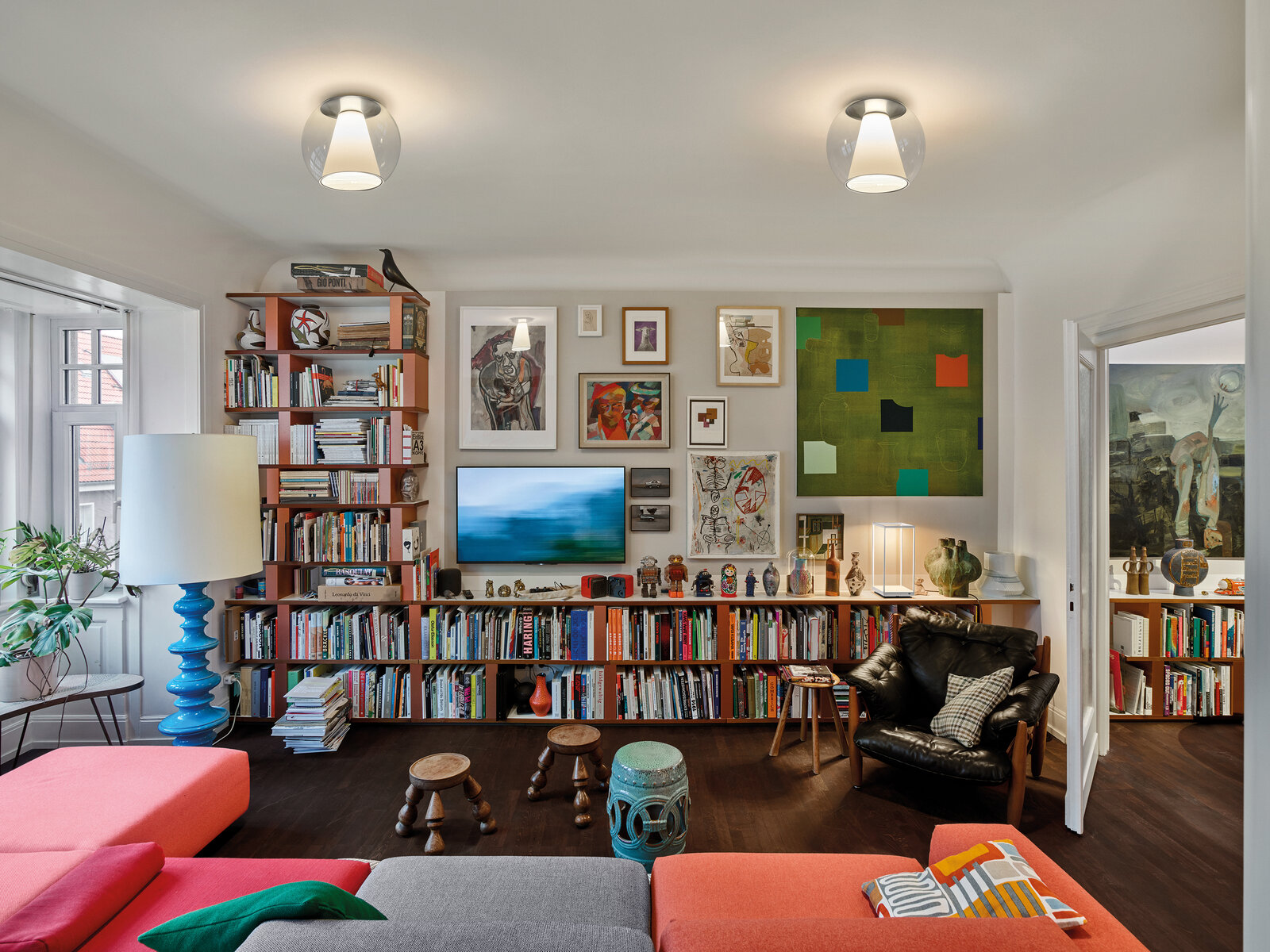

Für Wohn- und Objektbereiche

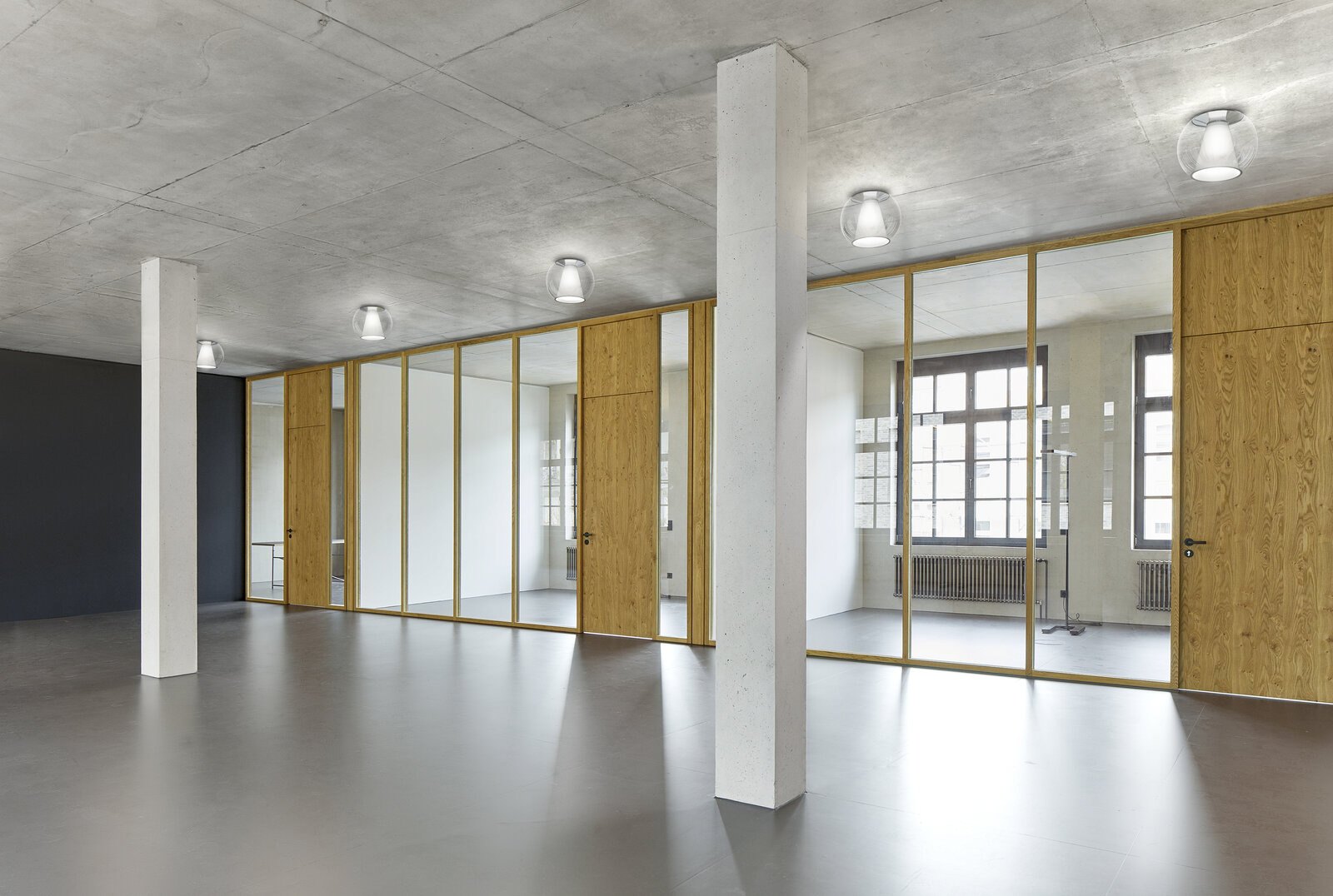

DRAFT Ceiling eignet sich für hochwertige Wohnbereiche ebenso wie für Flure, Aufenthaltszonen, Hospitality- und Healthcare-Projekte.

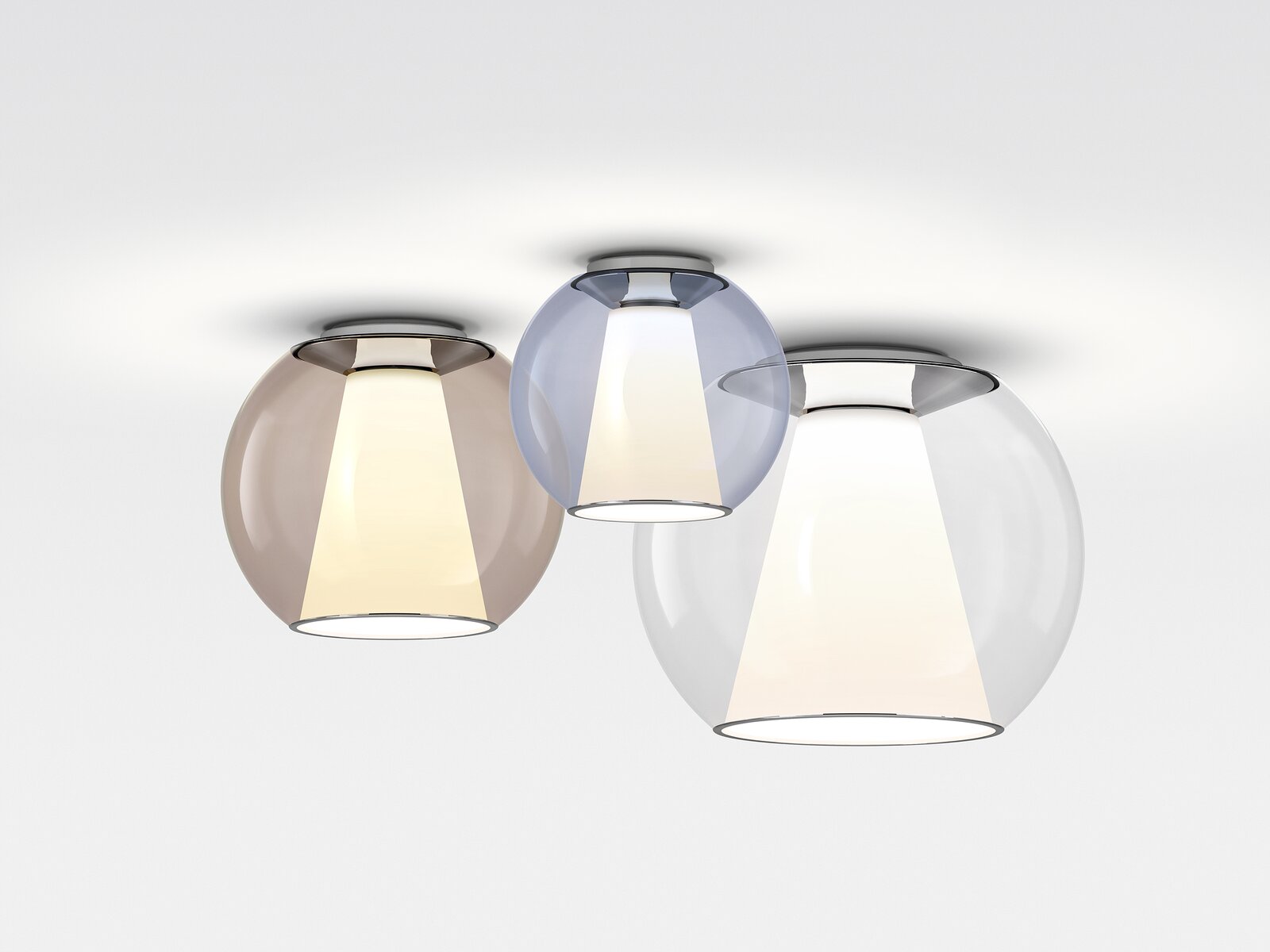

Verschiedene Größen und Glasfarben

DRAFT Ceiling ist in mehreren Größen mit Durchmessern von 21 cm (XS), 24cm (S) und 36cm (M) sowie in klarer, transparent blauer und transparent brauner Glasvariante erhältlich.

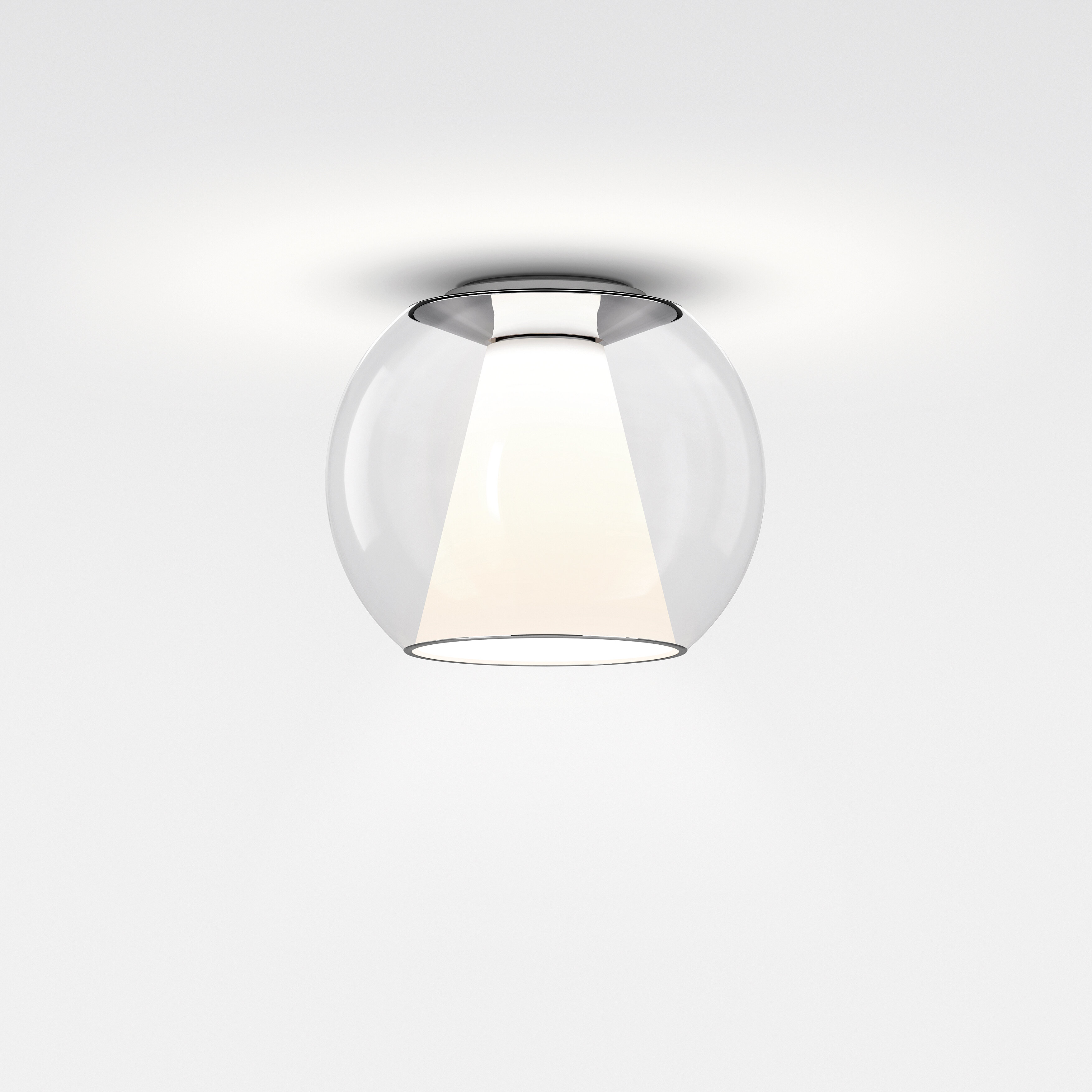

Transparente Glaskugel und matter Innenreflektor

Die mundgeblasene Glaskugel ist oben und unten leicht abgeflacht und bildet einen spannungsvollen Kontrast zum lichtdurchlässigen, mattweißen Innenreflektor. Die Kombination erzeugt Tiefe und eine leichte, nahezu schwebende Wirkung.

Blendfreies Raumlicht

Das tief im Reflektor der DRAFT Ceiling positionierte LED-Leuchtmittel erzeugt weich gestreutes, blendfreies Raumlicht und gerichtetes Licht nach unten. Die Diffusorscheibe schließt die Leuchte nach unten und sorgt zusätzlich für gleichmäßig beleuchtete Flächen.

DRAFT Ceiling ist mit verschiedenen Lichtfarben sowie optional mit Dim2Warm-Funktion erhältlich und unterstützt dadurch unterschiedliche Lichtstimmungen.

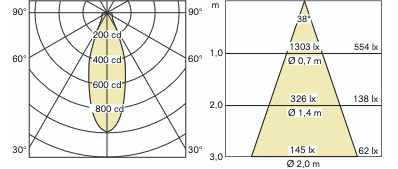

DRAFT Ceiling M
2700 K

UGR ≤ 15,5
Ra > 97 R9>80
68 lm/W Lichtausbeute 1319 lm Lichtstrom

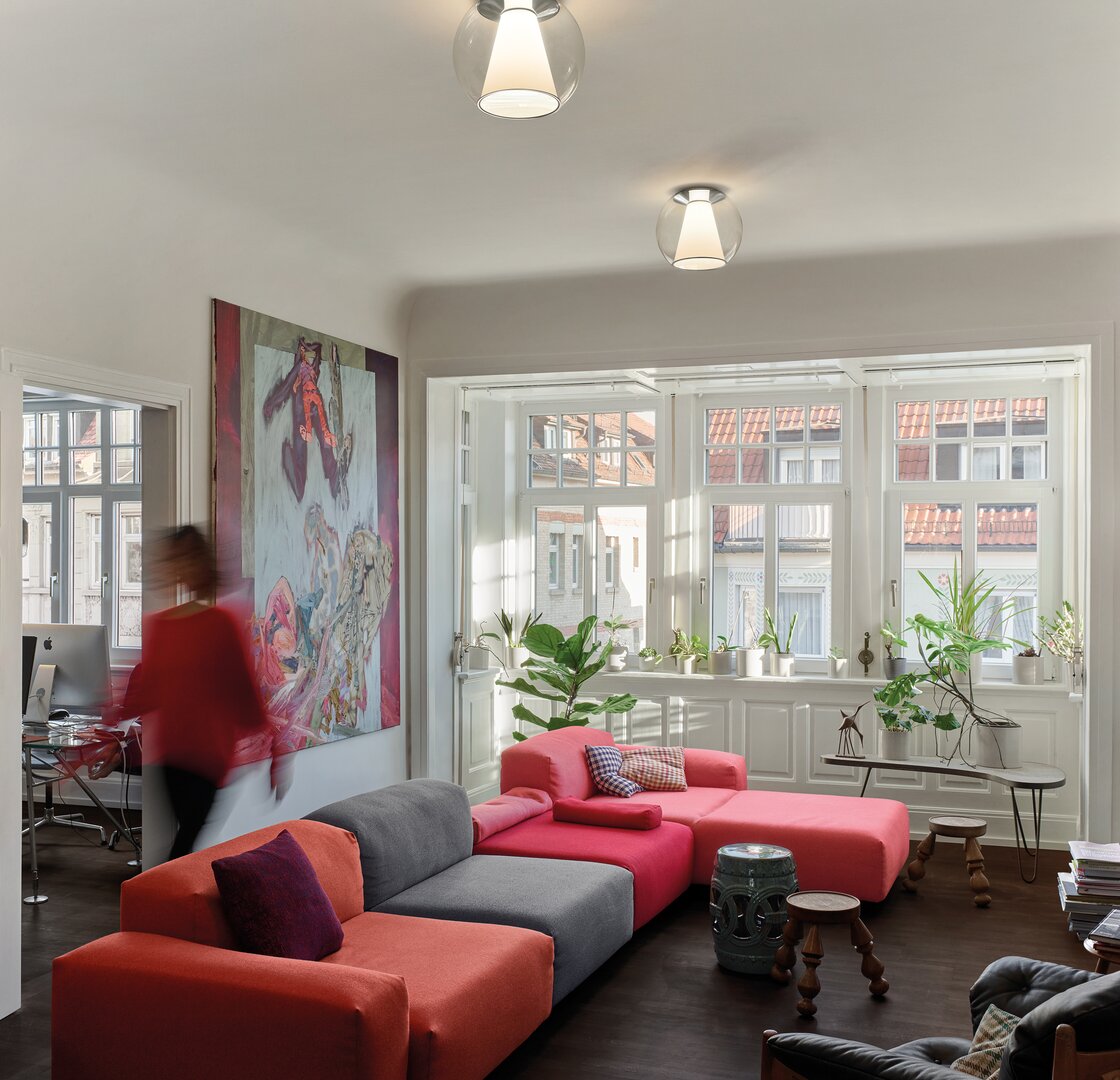

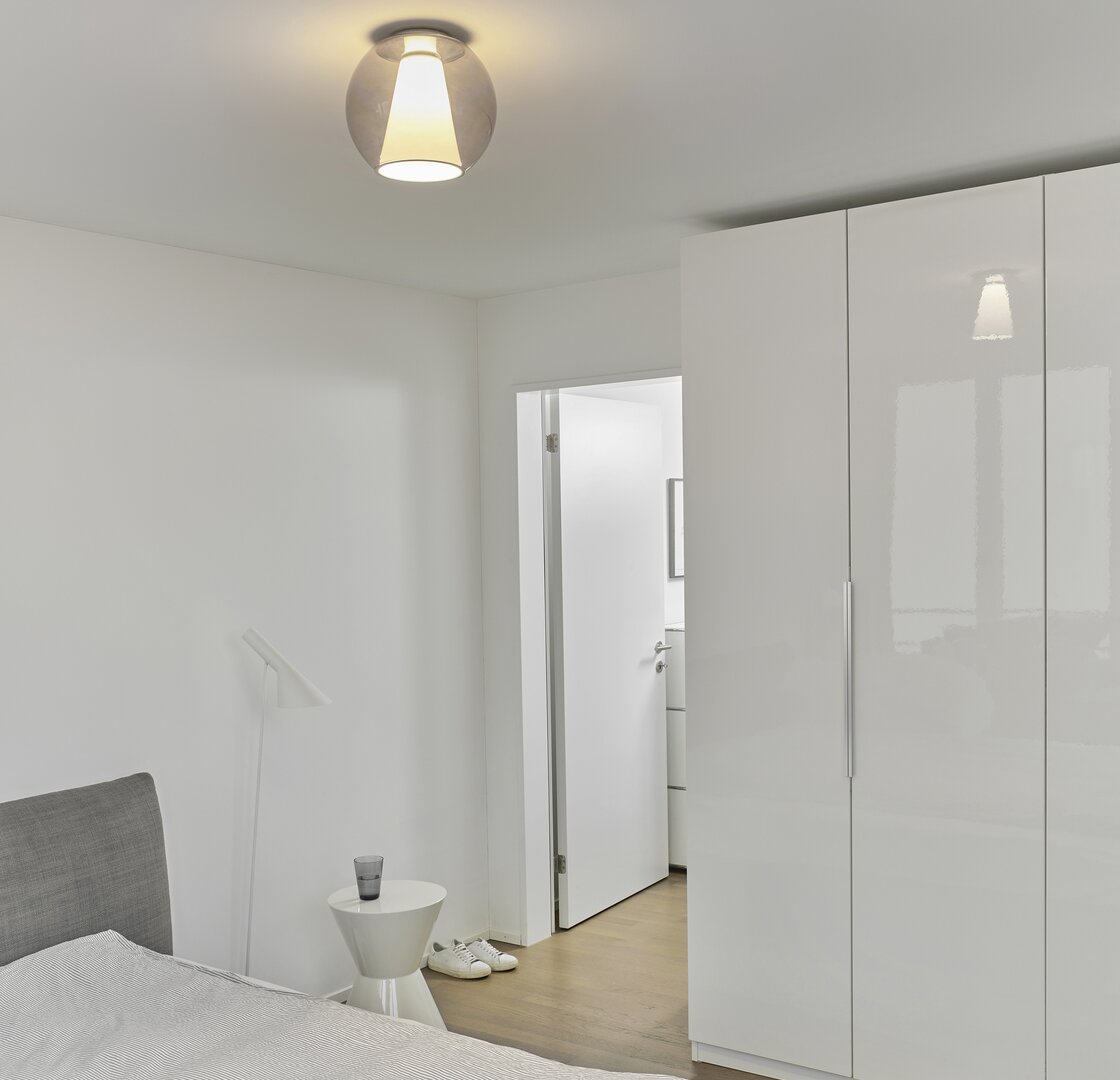

Ruhige Integration in die Architektur

Durch die deckennahe Montage eignet sich DRAFT Ceiling besonders für Räume mit klarer Deckengestaltung oder begrenzter Raumhöhe.

Die Deckenleuchte lässt sich mit den Pendelvarianten der Familie kombinieren und unterstützt konsistente Lichtkonzepte innerhalb eines Projekts.

Die richtige Variante kombinieren:

DRAFT Ceiling ist ein modularer Artikel bestehend aus:

LIGHT ENGINE Ceiling
∙ LED Deckenaufbauleuchte
∙ Betriebsgerät integriert
∙ dimmbar über Phasendimmung TRIAC, DALI oder CASAMBI
∙ kompatibel mit Schirmen der Leuchtenfamilien CURLING, DON und DRUM

und einer DRAFT
∙ Glasschirm in klar, blau oder braun
∙ 3 Größen XS, S und M
∙ komfortable Schnellmontage des Glasschirms durch Bajonettverschluss
∙ geschlossenes Gehäuse (IP40)

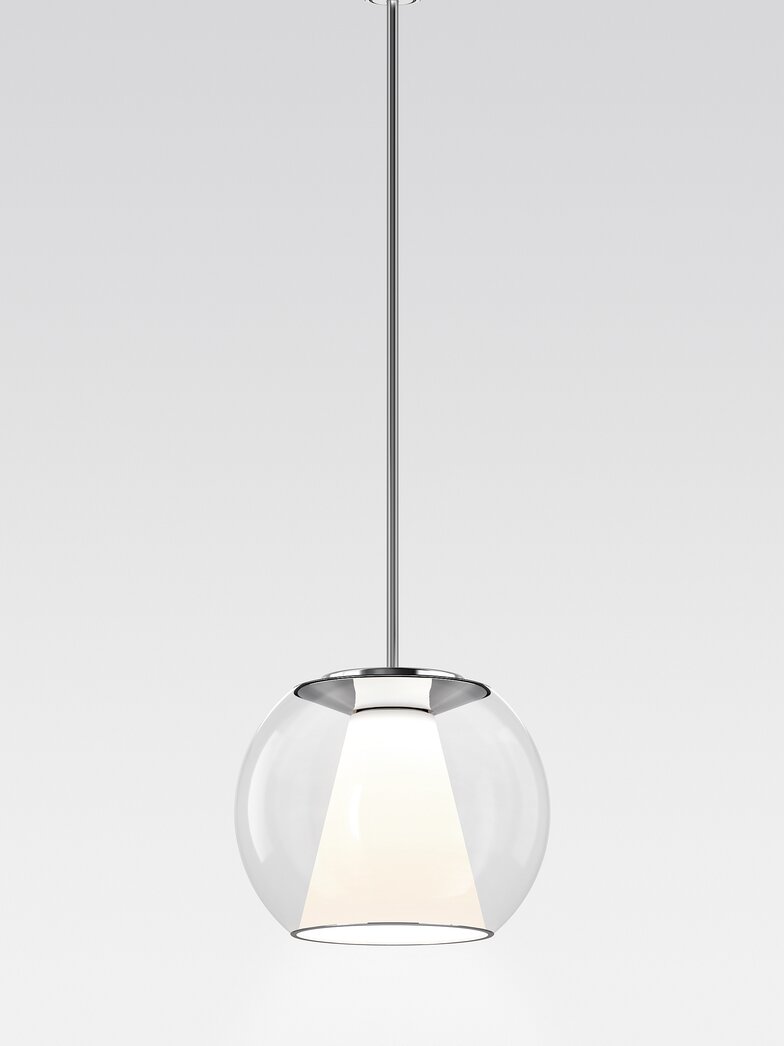

DRAFT Suspension

DRAFT Produktfamilie

mehr Deckenleuchten

Lichtplanungsdaten in DIALux

Ceiling XS

Ceiling S

Ceiling M

Größen

XS / S / M

Ausführungen

klar
Aluminium poliert
braun
blau

Leuchteneinheit

Aluminium poliert

Schirm

mundgeblasenes, brilliantes Klarglas
mundgeblasenes, brilliantes Klarglas blau
mundgeblasenes, brilliantes Klarglas braun

Reflektor

bruchsicheres, widerstandsfähiges Kunstglas (Acryl) opal

Lichtfarbe

2700 K
3000 K
DIM2WARM 1800-3000 K
4000 K

Farbwidergabeindex CRI

Ra >97

Spannung

230 V

Regelung

Phasendimmung (TRIAC)
DALI
CASAMBI

Leistung

8 W, 11 W, 20 W

Schutzart

IP44

Schutzklasse

Durchverdrahtung - Verdrahtungsraum und Elektroklemmen für Reihenschaltungen vorbereitet
Einsatzmöglichkeit in Notbeleuchtungsanlagen - optional
Integration eines Akku - für Notbeleuchtungsanlagen optional
modularer Artikel - Systematik aus mehreren Funktionseinheiten (Lichteinheit und Leuchtenschirm), die flexibel zur Gesamtleuchte konfiguriert werden

Energieeffizienzklasse E, G, F

Ökodesign und Energiekennzeichnung

Lichtquelle durch Fachleute austauschbar
Betriebsgerät durch Fachleute austauschbar

3D Daten

DRAFT

34.5 MB

ZIP

Datenblätter

Datenblatt DRAFT Ceiling

2 MB

PDF

Konformitätserklärungen

DRAFT

95.3 KB

PDF

Lichttechnische Daten

DRAFT

6.3 KB

ZIP

Montageanleitungen

Glaseinheit DRAFT S / M	85.7 KB	PDF
Leuchteneinheit CURLING \| DRAFT \| DRUM – Ceiling/Wall	261.5 KB	PDF
Leuchteneinheit CURLING \| DRAFT \| DRUM – Ceiling/Wall XS	510.3 KB	PDF
Leuchteneinheit CURLING \| DON \| DRAFT \| DRUM – Ceiling/Wall S / M / L	1.4 MB	PDF

DRAFT Ceiling Varianten

Modell	Steuerung	Anschlusswert	CCT	Lichtstrom	Art-Nr
DRAFT Ceiling XSGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	TRIAC	8 W	2700 K	660 lm	DR015720 LE015750
DRAFT Ceiling XSGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	TRIAC	8 W	3000 K	690 lm	DR015720 LE015751
DRAFT Ceiling XSGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	DALI	8 W	2700 K	660 lm	DR015720 LE015753
DRAFT Ceiling XSGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	CASAMBI	8 W	2700 K	690 lm	DR015720 LE015753C
DRAFT Ceiling XSGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	DALI	8 W	3000 K	660 lm	DR015720 LE015754
DRAFT Ceiling XSGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	CASAMBI	8 W	3000 K	690 lm	DR015720 LE015754C
DRAFT Ceiling XSGlas braun mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	TRIAC	8 W	2700 K	660 lm	DR015721 LE015750
DRAFT Ceiling XSGlas braun mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	TRIAC	8 W	3000 K	690 lm	DR015721 LE015751
DRAFT Ceiling XSGlas braun mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	DALI	8 W	2700 K	660 lm	DR015721 LE015753
DRAFT Ceiling XSGlas braun mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	CASAMBI	8 W	2700 K	690 lm	DR015721 LE015753C
DRAFT Ceiling XSGlas braun mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	DALI	8 W	3000 K	660 lm	DR015721 LE015754
DRAFT Ceiling XSGlas braun mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	CASAMBI	8 W	3000 K	690 lm	DR015721 LE015754C
DRAFT Ceiling XSGlas blau mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	TRIAC	8 W	2700 K	660 lm	DR015722 LE015750
DRAFT Ceiling XSGlas blau mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	TRIAC	8 W	3000 K	690 lm	DR015722 LE015751
DRAFT Ceiling XSGlas blau mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	DALI	8 W	2700 K	660 lm	DR015722 LE015753
DRAFT Ceiling XSGlas blau mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	CASAMBI	8 W	2700 K	690 lm	DR015722 LE015753C
DRAFT Ceiling XSGlas blau mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	DALI	8 W	3000 K	660 lm	DR015722 LE015754
DRAFT Ceiling XSGlas blau mit Reflektor LIGHT ENGINE Ceiling/Wall XSpoliert	CASAMBI	8 W	3000 K	690 lm	DR015722 LE015754C
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall Spoliert	TRIAC	11 W	2700 K		DR015728 LE015701
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall Spoliert	CASAMBI	11 W	2700 K		DR015728 LE015701C
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall Spoliert	TRIAC	11 W	3000 K		DR015728 LE015702
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall Spoliert	CASAMBI	11 W	3000 K		DR015728 LE015702C
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall Spoliert	TRIAC	11 W	DIM2WARM 1800-3000 K		DR015728 LE015703
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall Spoliert	CASAMBI	11 W	DIM2WARM 1800-3000 K		DR015728 LE015703C
DRAFT Ceiling/Suspension SGlas klar mit Reflektor LIGHT ENGINE Ceiling/Wall Spoliert	DALI	11 W	2700 K		DR015728 LE015730
